Kalkulátor tolerancií ISO 1940: Praktický sprievodca
Jadrom profesionálneho vyvažovania nie je len zníženie vibrácií, ale aj preukázanie, že dosiahnutá kvalita spĺňa priemyselné normy. Presne na to slúži Balanset-1A integrovaný kalkulátor tolerancií ISO 1940.
Na čo slúži kalkulátor tolerancií?
Kalkulátor určuje prípustnú zvyškovú nevyváženosť rotora na základe jeho hmotnosti, prevádzkových otáčok a požadovanej triedy kvality (trieda G). To vám umožňuje objektívne posúdiť, či výsledok po korekcii spĺňa požiadavky.
Čo znamenajú triedy G? (Praktické príklady)
Trieda G (trieda kvality) podľa ISO 1940 je v podstate „rýchlostný limit“ pre vibrácie. Čím nižšie číslo G, tým prísnejšia je požiadavka a tým plynulejšie musí rotor bežať. Tu je niekoľko typických príkladov:
| Trieda kvality (trieda G) | Typické rotory / Príklady aplikácií |
|---|---|
| G 4000 | Kľukové hriadele veľkých, pomalobežných lodných dieselových motorov (rýchlosť piestu pod 9 m/s), zo svojej podstaty nevyvážené |
| G 16 | Poľnohospodárske stroje, drviace stroje, hnacie hriadele (kardanové hriadele) |
| G 6,3 | Ventilátory, čerpadlá, odstredivky a separátory, ozubené kolesá, obrábacie stroje, papierenské stroje, turbodúchadlá, vodné turbíny, všeobecné strojné zariadenia |
| G 2,5 | Plynové a parné turbíny, kompresory, pohony obrábacích strojov, elektromotory nad 950 ot/min, textilné stroje |
| G 1 | Pohony brúsiacich strojov, pohony audio a video techniky |
| G 0,4 | Vretená a pohony vysoko presných systémov, gyroskopy |
Vyskúšajte si to sami!
Na našej hlavnej webovej stránke nájdete bezplatný online kalkulátor tolerancií, pomocou ktorého rýchlo určíte požadovanú kvalitu vyvažovania pre váš konkrétny rotor.
Použiť online kalkulátorAko používať kalkulátor: krok za krokom
1. Zadanie parametrov

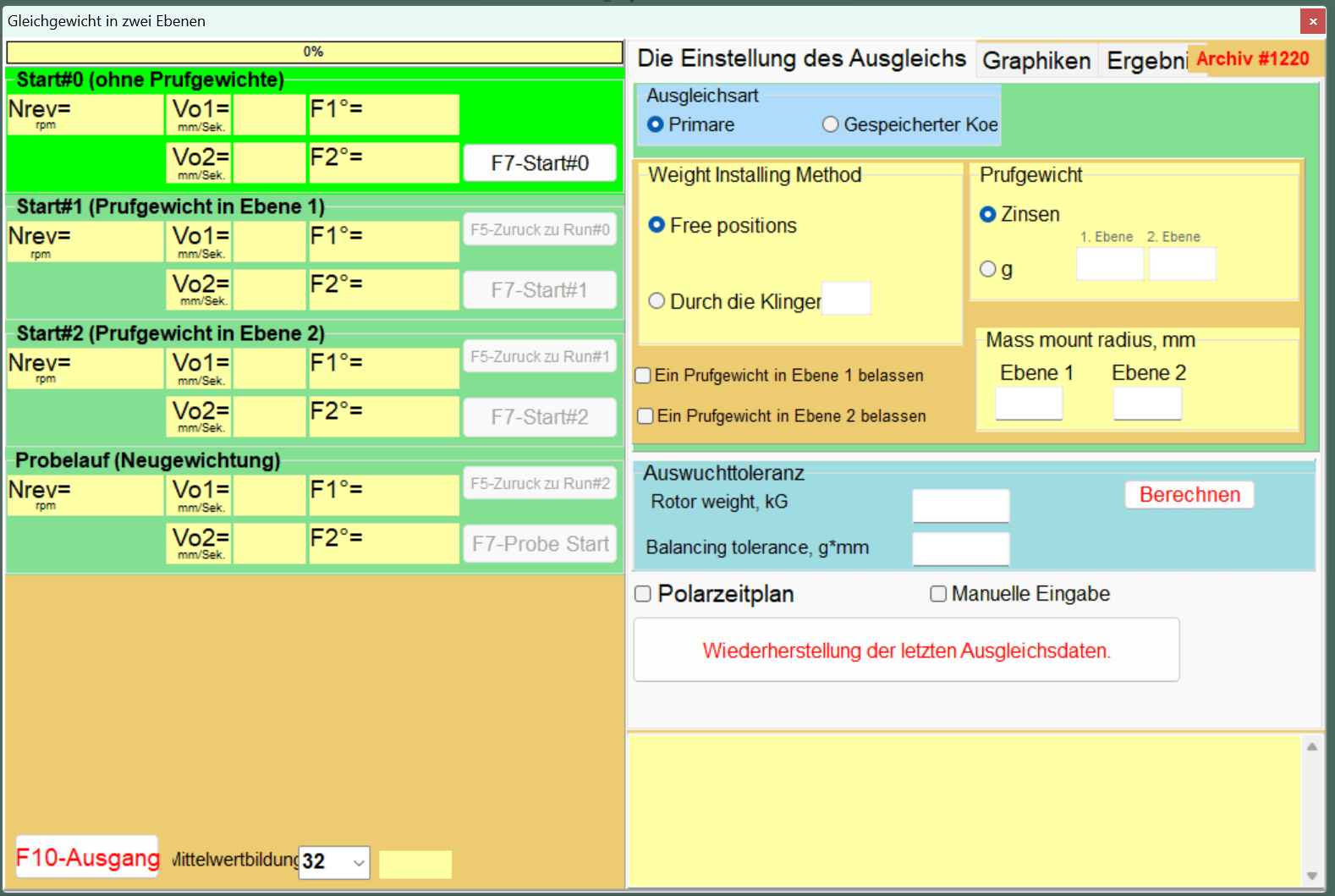

V softvéri Balanset-1A otvorte okno „Disbalance tolerance (ISO 1940)“. Tu zadáte tieto parametre:
- Hmotnosť rotora: Hmotnosť rotora, ktorý sa má vyvážiť.
- Otáčky rotora: Otáčky, pri ktorých stroj beží v bežnej prevádzke.

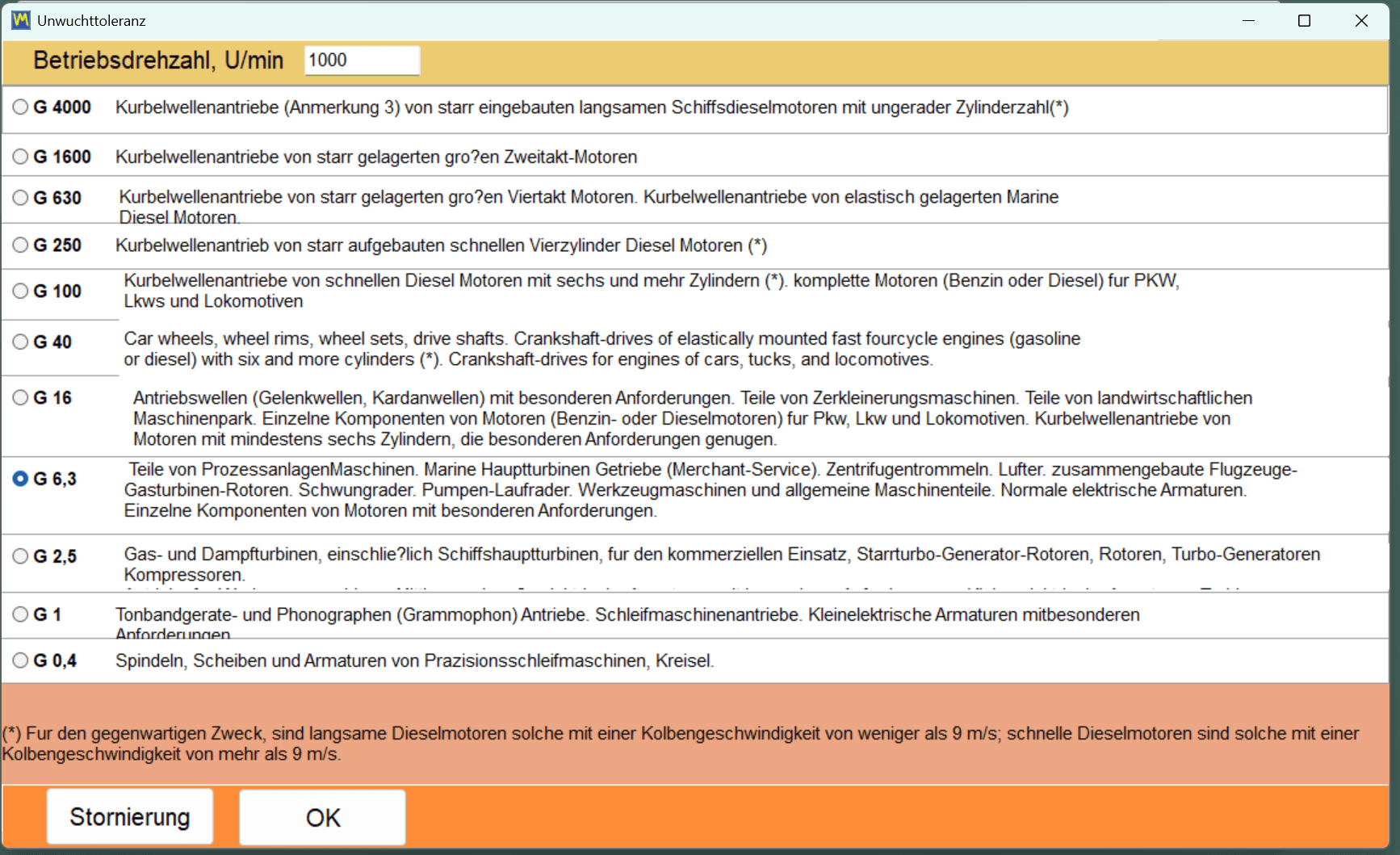

- Trieda kvality vyvažovania: Vyberte príslušnú triedu G podľa ISO 1940 (napr. G 6,3 pre čerpadlá, G 2,5 pre plynové a parné turbíny).
2. Výpočet a interpretácia výsledkov
Po kliknutí na „OK“ softvér zobrazí výsledky:
- Prípustná zvyšková nevyváženosť: Maximálna povolená hodnota zvyškovej nevyváženosti, zvyčajne udávaná v gramoch-milimetroch (g·mm).
- Prípustná excentricita (zobrazuje sa, keď je klasický formulár nastavený na zobrazovanie nevyváženosti v mikrometroch): Zodpovedajúci maximálny posun ťažiska.
Túto cieľovú hodnotu porovnajte so skutočnou hodnotou, ktorú zariadenie zobrazí po vyvážení. Ak je vaša skutočná hodnota menšia alebo rovná cieľovej hodnote, vaša práca spĺňa priemyselný štandard.
3. Jednotky a možnosti

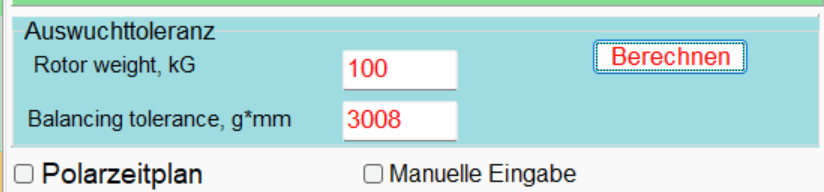

Softvér ponúka ďalšiu flexibilitu. Môžete napríklad prispôsobiť jednotky výpočtu, čo je užitočné najmä pri dokumentácii.
Výhody integrovaného kalkulátora
- Profesionálna kontrola kvality: Nedodávate len „tichý“ rotor, ale rotor, ktorý preukázateľne spĺňa medzinárodné normy.
- Automatizovaná efektivita: Žiadne manuálne vyhľadávanie v tabuľkách. Všetky výpočty prebehnú okamžite, bez manuálneho vyhľadávania v tabuľkách.
- Spoľahlivá dokumentácia: Výsledky možno priamo začleniť do vašich protokolov o vyvažovaní.
Vďaka integrácii kalkulátora tolerancií ISO 1940 sa Balanset-1A stáva výkonným nástrojom pre každého, kto kladie dôraz na presné vyvažovanie v súlade s normami.
